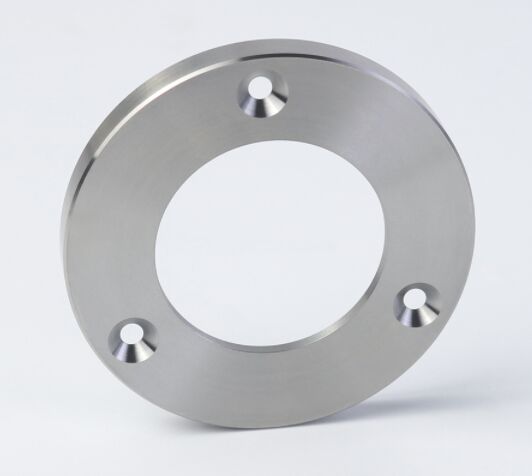

Der vollständige Leitfaden für CNC-Drehen und schleiffreie Kantenbehandlung von Edelstahlteilen

Die Bearbeitung von Edelstahlteilen zu einem makellosen, brüchfreien Finish ist eine der anspruchsvollsten Herausforderungen in der Präzisionsfertigung.LebensmittelverarbeitungsmaschineSie beeinträchtigen die Integrität der Dichtungen, schaffen Hafen für Bakterien, verursachen Montageprobleme,und Sicherheitsrisiken für Endnutzer darstellen.

Dieser Leitfaden enthält einen detaillierten Arbeitsablauf von der Materialvorbereitung bis zur Endbearbeitung, basierend auf langjähriger Erfahrung in der Werkstatt, die vor allem mit Edelstahl 304 und 316L bearbeitet wird.Wir werden uns über die Theorie hinaus auf die Praxis konzentrieren., handlungsfähige Schritte und Daten, die den Erfolg gewährleisten.

1Die Hauptherausforderung: Warum Edelstahl Burrs verursacht

Bei dem Schneiden verformt sich das Material an der Ausfahrt des Werkzeugs, anstatt sauber zu scheren.Die Verhärtungseigenschaften von Edelstahl verschärfen diese, wodurch jede gebildete Burr härter als das Grundmaterial und schwieriger zu entfernen ist.

Kritische Beobachtung: Bei unserer Produktionsverfolgung haben wir festgestellt, dass mehr als 70% der umgebundenen Arbeiten durch stumpfe Werkzeuge oder falsche Futter-/Geschwindigkeitskombinationen verursacht werden.Ein scharfes Werkzeug mit korrekten Parametern SchereEin langweiliges Werkzeug reißt.

2. Schritt für Schritt Fertigungsvorgang für brennfreie Teile

Einen wirklich rutschfreien Rand zu erreichen, ist kein Wunder in einem einzigen Schritt; es ist ein Prozess, der vom ersten Schnitt an zum Erfolg bestimmt ist.

2.1 CNC-Drehen: Der erste Schnitt ist der wichtigste

Das Drehen ist häufig der primäre Prozess für zylindrische oder rotierende Edelstahlteile.

Werkzeug- und Parameterstrategie für eine minimale Burrbildung

• Geometrie einfügen:Verwenden Sie scharfe, positiven Rake-Einsätze mit einer speziellen Veredelungskante (z. B. eine Wiper-Geometrie für eine glattere Veredelung).Sicherstellen, dass die Einfügungen einen eingebauten Radius oder einen Schal haben, um einen kontrollierten Rand zu hinterlassenNicht eine scharfe, zerrissene Risse.

• Kühlmittel:Das Hochdruck-Kühlmittel durch das Werkzeug ist nicht verhandelbar. Es kühlt den Schnitt ab, spült die Splitter ab und verhindert, dass sich die Kante auf dem Einsatz befindet, eine Hauptursache für Burrs.

• Die in der Werkstatt getesteten Drehparameter für 316L:

  • Abschluss der Drehung:Geschwindigkeit: 150-220 SFM. Feed: 0.003-0.006 ipr. Schnitttiefe: 0.005-0.010".

  • Abtrennung/GroovingVerwenden Sie langsamere Geschwindigkeiten und ein gleichbleibendes, ununterbrochenes Füttern.

• Die goldene Regel: Beibehalten Sie einen konstanten Werkzeugdruck.Die Verzögerung beim Aussteigen des Werkzeugs fördert den Material-Ausstoß und die Bildung von Burren.

2.2 Proaktives Abbrennen während der CNC-Bearbeitung

Die effizienteste Entgratung erfolgt auf der CNC-Maschine, unmittelbar nachdem das Feature erstellt wurde.

Live-Werkzeugschleifen (auf einer CNC-Drehmaschine mit Fräsfähigkeit)

• Technik:Verwenden Sie eine kleine, schnelle Dreh- oder Schrägwerkzeuge in einer Werkzeugstation.

• Prozess:Nach dem Drehen eines Bohrs oder einer Fläche indexiert die Maschine automatisch das Entgratwerkzeug und führt eine präzise Schrägungsroutine durch (z. B. ein Schrägwerk von 0,1 mm x 45 °) an allen scharfen Kanten.Dies entfernt den Ausgang Burr sofort.

• Datenpunkt:Durch die Implementierung des In-Cycle-Entgratens wurde die manuelle Bearbeitungszeit für komplexe Ventilkörper nach dem Prozess um über 40% reduziert.

Rücken- und Steuerwerkzeuge

• Bei Durchlöchern ist ein Rückschlagwerkzeug anzugeben, mit dem ein Schlagwerkzeug an der Ausfahrtseite des Lochs geschnitten wird, wenn sich der Bohrer zurückzieht.

• Verwendung"Burr-less"oder"untergeschnitten"Einfügungen, die für Trennvorgänge bestimmt sind und die beim Schneiden die Kante formen.

2.3 Nachbearbeitung der Kanten für medizinische und Lebensmittelzwecke

Wenn eine absolute, überprüfbare Kantenqualität erforderlich ist (Ra < 0,4 μm an den Kanten), ist eine spezielle Nachbearbeitung unerlässlich.

Elektrochemische Entlastung (ECD)

• Prozess:Das Teil wird in ein Elektrolytbad getaucht, eine geformte Elektrode wird in der Nähe des Burrs platziert und ein gesteuerter elektrischer Strom löst den Burr auf, ohne das Basismaterial zu beeinflussen.

• Am besten fürEntfernen von Schürfen aus inneren Querschnitten, hydraulischen Schnittstellen und komplexen inneren Kanälen, die nicht mechanisch erreichbar sind.

• Überprüfung:Die ECD erzeugt eine perfekt ausgestrahlte, glatte Kante, die von Natur aus nicht nur mechanisch entfernt wird, sondern auch nicht gebrochen wird.

Massenveredelung (Vibrations- und Zentrifugalverarbeitung)

• Prozess:Die Teile werden mit Schleifmitteln und Verbindungen in eine Wanne gelegt, die durch die vibrierende oder zentrifuge Bewegung eine gleichmäßige, sanfte Schneidwirkung an allen Kanten erzeugt.

• Die Medien:Verwenden Sie vorgefertigte Keramik- oder Kunststoffverbindungen für einen gleichbleibenden Radius.

• Ergebnis:Erreicht einheitliche, Radien von 0,05 mm bis 0,2 mm Auf allen äußeren und zugänglichen Innenkanten bietet eine hervorragende Vorpassivationsoberfläche.

Abrasivstrombearbeitung (AFM)

• Prozess:Ein viskoses, abrasivbelastetes Polymer wird durch oder über die inneren Wege und Kanten des Teils extrudiert.

• Am besten fürPolieren und entfernen von komplizierten, internen Geometrien wie Brennstoffeinspritzkörper, Kollektoren und komplexe fluidische Geräte.

• Datenpunkt:AFM kann die Oberflächenbeschichtung eines inneren Bohrwerks von Ra 1,6 μm auf Ra 0,2 μm verbessern und gleichzeitig die Kanten strahlen, wodurch der Flüssigkeitsflusswiderstand und die Turbulenz signifikant reduziert werden.

2.4 Passivierung: Letzter Schritt für die Leistung

Nach Entfernung aller Burs ist die Passivierung von entscheidender Bedeutung, um die korrosionsbeständige Oxidschicht wiederherzustellen, insbesondere dort, wo Material freigesetzt wurde.

• Wichtige Vorreinigung:Vor der Passivierung müssen alle Rückstände von Schleifmitteln und Schneidflüssigkeiten vollständig durch Ultraschallreinigung entfernt werden.

• Prozess:Eintauchen in ein Zitron- oder Stickstoffsäurebad nach ASTM A967. Dies löst freie Eisenpartikel auf, die in die Oberfläche eingebettet sind (ein Nebenprodukt der Bearbeitung) und bereichert die Chromschicht.

• Überprüfung:Der Erfolg wird durch Kupfersulfatprüfung oder Salzsprühprüfung überprüft, um sicherzustellen, dass die passive Schicht intakt ist und das Teil im Betrieb nicht korrodiert

3. Anwendungen von gebrustfreien Edelstahlteilen

• Medizinische und Chirurgische:Implantate, chirurgische Werkzeugwellen, Nadelhalter, Biopsiengriffene.

• Lebensmittel und Getränke:Ventile, Pumpenrotoren, Ausrüstung, Fleischschneiderblätter.

• Luft- und Raumfahrt:Komponenten des Kraftstoffsystems, Ventilspulen, Kollektivblöcke, Hydraulikkolben.

• Halbleiter:Komponenten für Wafer-Handling, Teile für das Gasversorgungssystem.

4Kosten und Qualitätssicherung

Welche Einflüsse kostet es?

1. Komplexität des Teils:Die Anzahl der Kanten, Blindlöcher und inneren Schnittstellen beeinflusst direkt die Abbruchzeit und die Methodewahl.

2. Qualitätsspezifikation der Kante:Eine allgemeine "burr-freie" Aufforderung ist kostengünstiger als eine spezifizierte"Maximaler Randradius von 0,05 mm nach ISO 13715."

3. Abtrennungsmethode:Die in-cycle-Enthaarung ist die kostengünstigste.

4. Zertifizierung und Dokumentation:Medizinische (ISO 13485) und Luft- und Raumfahrt (AS9100) Anforderungen für die Validierung und die Rückverfolgbarkeit von Partien erhöhen die Kosten.

Qualitätsprüfung:

• Spürbare Methode:Man kann die Kante mit einem professionellen Entgratwerkzeug (z. B. einem Schleifstein) oder einem Fingerbett entlang der Kante führen.

• Visuelle Methode:Verwenden Sie ein 10x - 30x Taschenmikroskop, um die Kanten bei gutem Licht zu untersuchen.

• Messung:Ein Profilometer kann verwendet werden, um den tatsächlichen Randradius zu messen und zu dokumentieren.

5. häufig gestellte Fragen

F1: Kann ich nicht einfach "burr-frei" auf meiner Zeichnung angeben und ein perfektes Teil bekommen?
A:"Burr-frei" ist subjektiv und offen für Interpretationen. Für kritische Anwendungen ist die Norm anzugeben (z. B. "Burr-frei nach ISO 13715 Klasse F") und die maximal zulässige Randbedingung zu definieren.Überlegen Sie, eine Notiz wie "Alle Kanten werden bis maximal 0 gebrochen.1mm Radius. "

F2: Was ist der häufigste Fehler, der zu schlechten Schürzen in Drehteilen führt?
A:Die Verwendung eines stumpfen oder falschen Einsatzes für die Veredelung und eine schlechte Splitterkontrolle. Lange, filigrane Splitter wickeln sich um das Teil und zerreißen die Oberfläche, was zu massiven Burrs führt.Optimieren Sie die Geometrie des Splitters und den Kühlmitteldruck, um kleine, verwaltbare "6" oder "9" geformte Chips.

F3: Entfernt die Passivierung Burschen?
A:Nein, Passivierung ist ein chemischer Prozess, der Oberflächenverunreinigungen beseitigt, aber das Metall nicht abschleift oder schneidet.Da die Säure vorzugsweise die dünne, arbeitsgehärtetes Burr, das möglicherweise eine ätzende Grube an seiner Basis erzeugt.
